华为iMaster NCE-Campus wifi短信认证配置说明

设置说明

本文为针对华为iMaster NCE-Campus设置互亿无线短信发送的说明。企业访客通过手机接入无线网络，为了提升网络安全性，手机用户接入网络时，需要通过短信验证码进行Portal认证，认证通过则允许用户接入网络。

设置流程

一、短信平台配置

1、配置短信平台对接参数

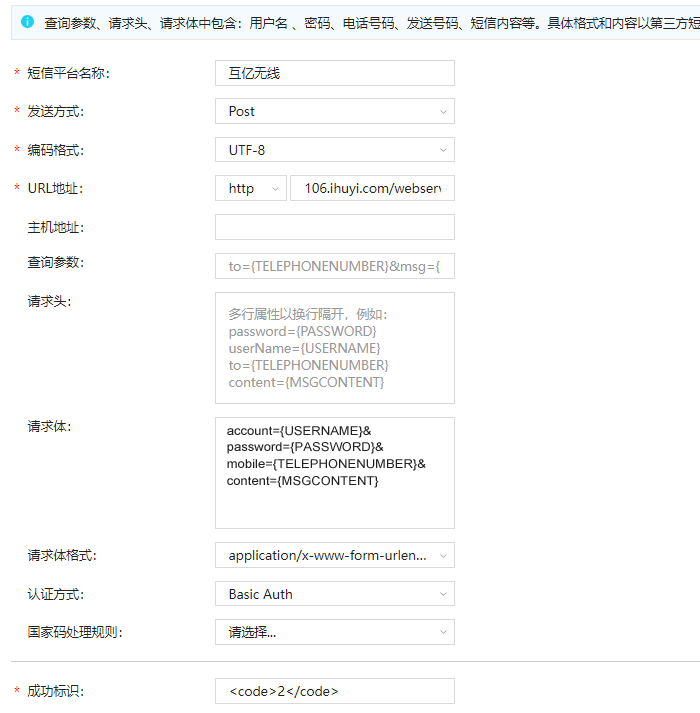

选择“系统 -> 系统管理 -> 第三方服务”，单击“短信平台”页签，然后单击【创建】按钮，按需求配置短信对接参数。

短信平台名称：互亿无线
发送方式：Post
编码格式：UTF-8
URL地址：http://106.ihuyi.com/Submit.xml
请求体：account={USERNAME}&password={PASSWORD}&mobile={TELEPHONENUMBER}&content={MSGCONTENT}
请求体格式：application/x-www-form-urlencoded
认证方式：FormBase
成功标识：2

2、配置短信服务器对接参数。

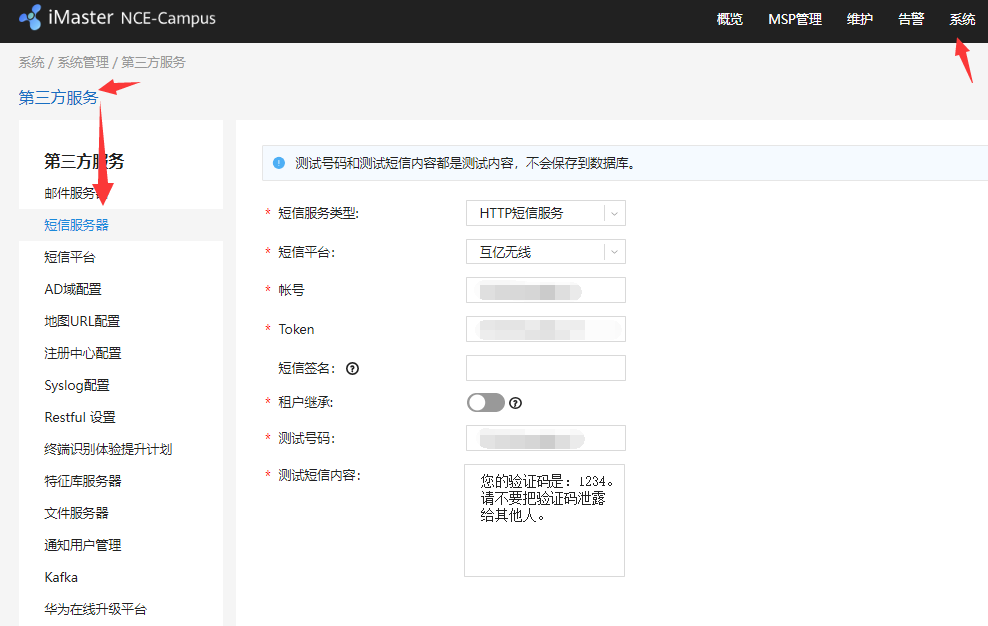

选择“系统 -> 系统管理 -> 第三方服务”，单击“短信服务器”页签，按需求配置短信对接参数。


短信服务类型：HTTP短信服务
短信平台：互亿无线
账号：互亿无线短信APIID
Token：互亿无线短信APIKEY
短信签名：为空
租户继承：关闭
测试号码：填写您的号码
测试短信内容：您的验证码是：1234。请不要把验证码泄露给其他人。

* APIID和APIKEY请登录互亿无线管理后台，“验证码通知短信 -> 概览”获取。

二、配置访客账号策略

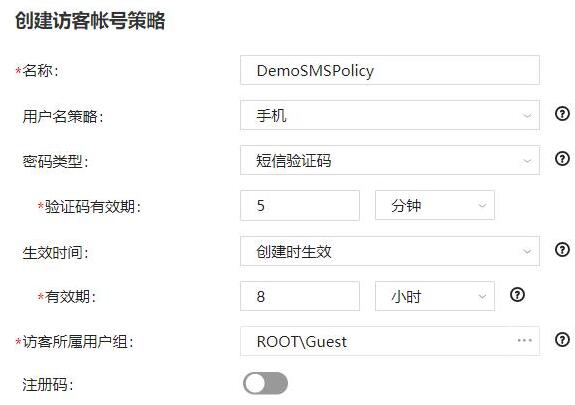

1、使用租户管理员登录，选择“准入 -> 准入资源 -> 访客管理”菜单，选择“访客帐号策略”，系统预置了默认的短信认证策略，如果不满足网络要求可以创建自定义的策略，点击【创建】按钮。

2、其中“用户名策略”选择“手机”，“密码类型”选择“短信验证码”，单击【确定】按钮。本示例中使用系统缺省用户组Guest，如果需要自定义用户组，可以选择“准入 -> 准入资源 -> 用户管理 -> 用户管理 -> 用户”，单击创建用户组。

 三、配置Portal页面

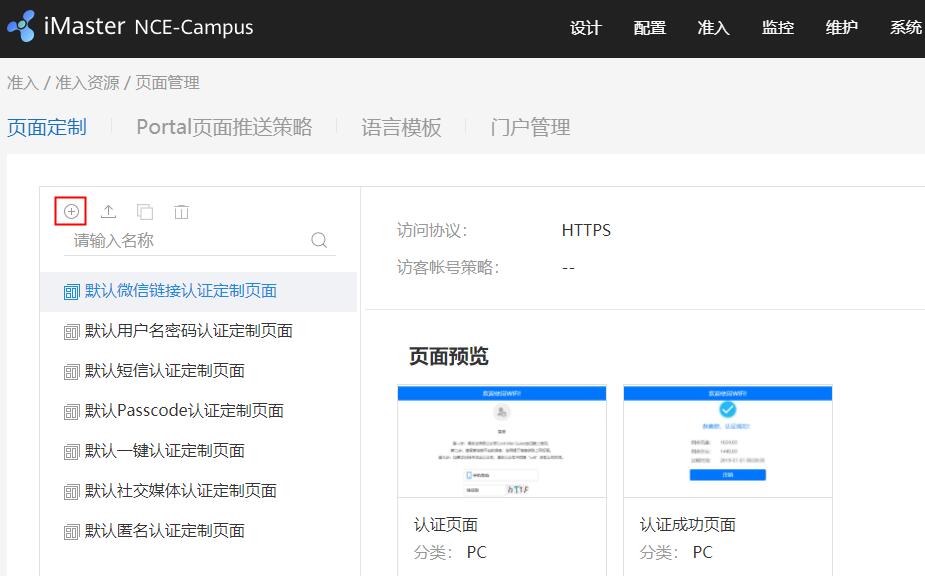

1、选择“准入 -> 准入资源 -> 页面管理”菜单，选择“页面定制”，系统预置了默认短信认证定制页面。如果不符合要求，可以新建自定义的短信认证页面，选择左上角的【增加】按钮。

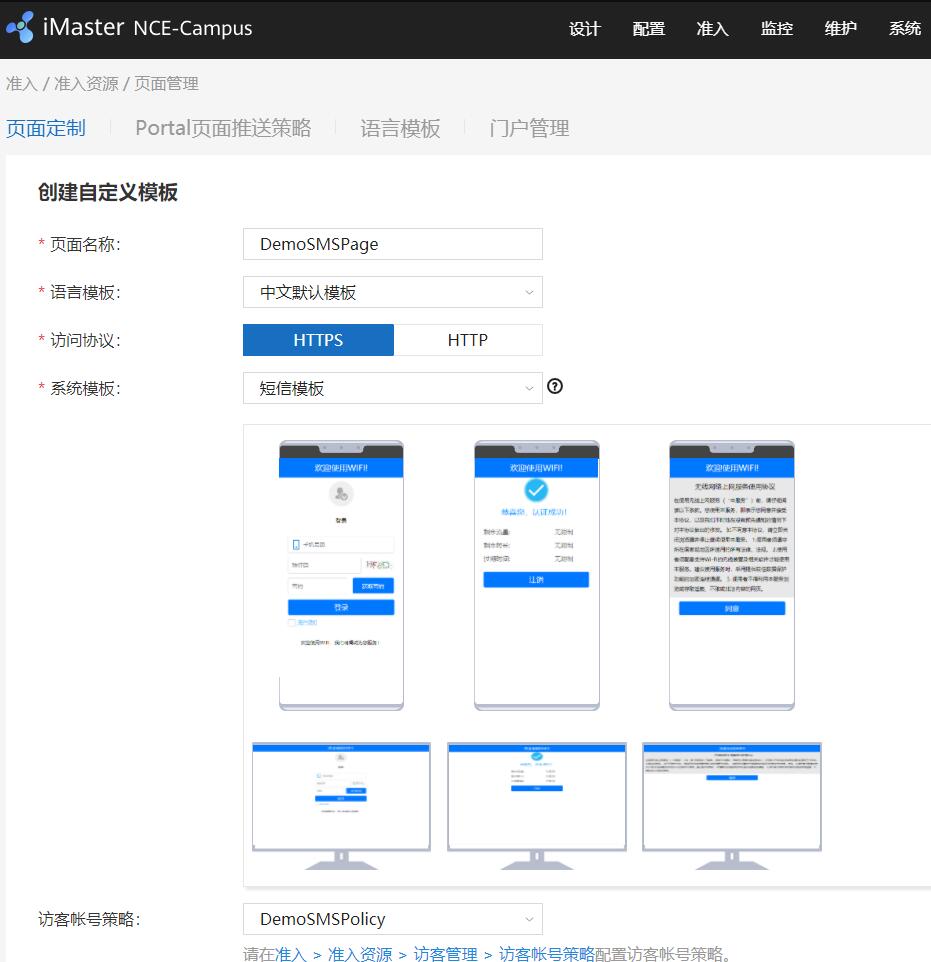

 2、填写“页面名称”等参数，“访客帐号策略”选择第2步创建的策略，单击【创建】按钮。

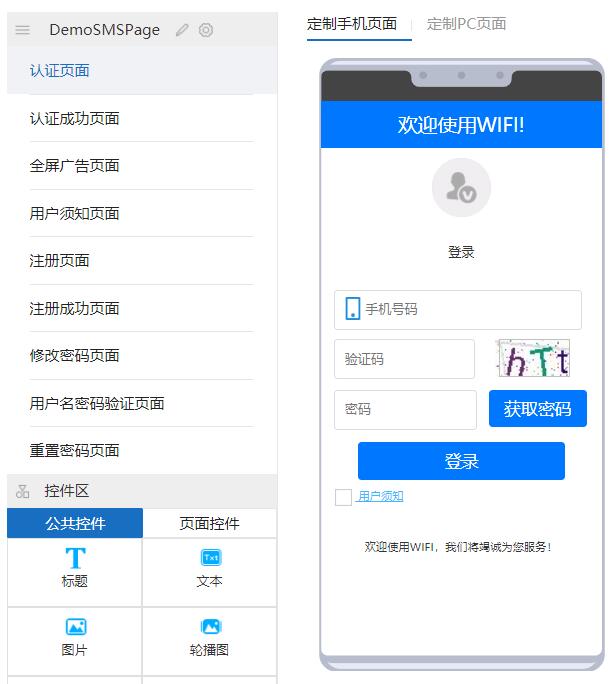

 3、对手机和PC的各个页面进行定制修改后，单击【保存】及【发布】按钮。

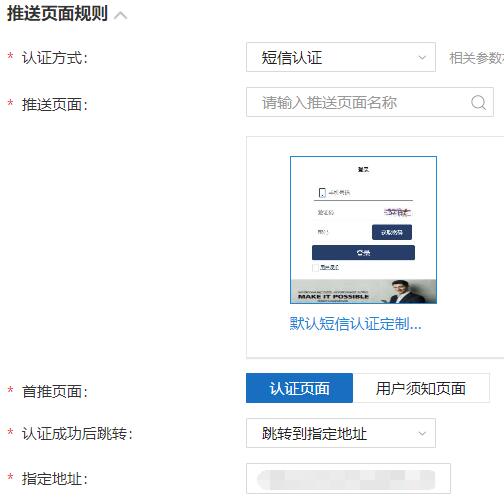

4、（可选）配置Portal推送策略，选择“Portal页面推送策略”，单击【创建】按钮，配置“名称”，“认证方式”，“推送页面”，“认证成功后跳转”，“指定地址”，设定认证成功后跳转页面。

四、配置Portal认证的SSID

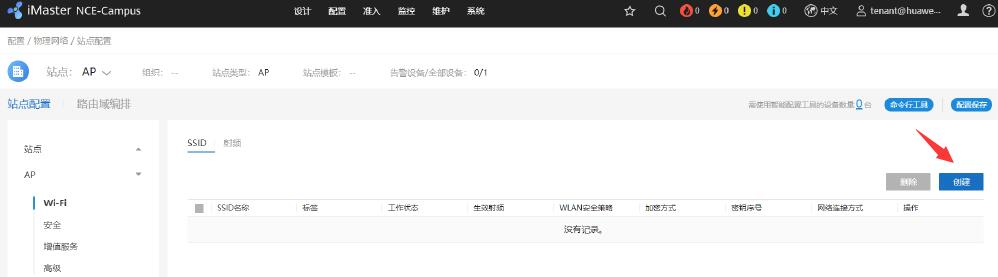

1、选择“配置 -> 物理网络 -> 站点配置”，选择“站点配置”，在左侧导航栏中选择“AP -> Wi-Fi”，选择“SSID”，单击【创建】按钮，配置SSID基本信息。

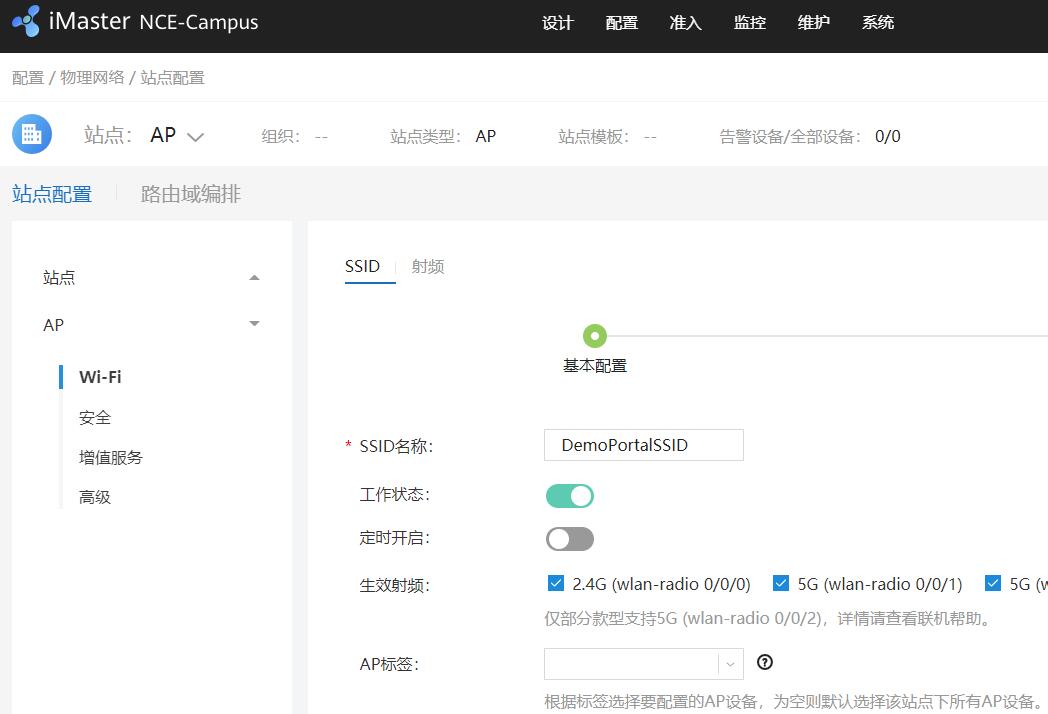

 2、填写“SSID名称”，单击【下一步】按钮。

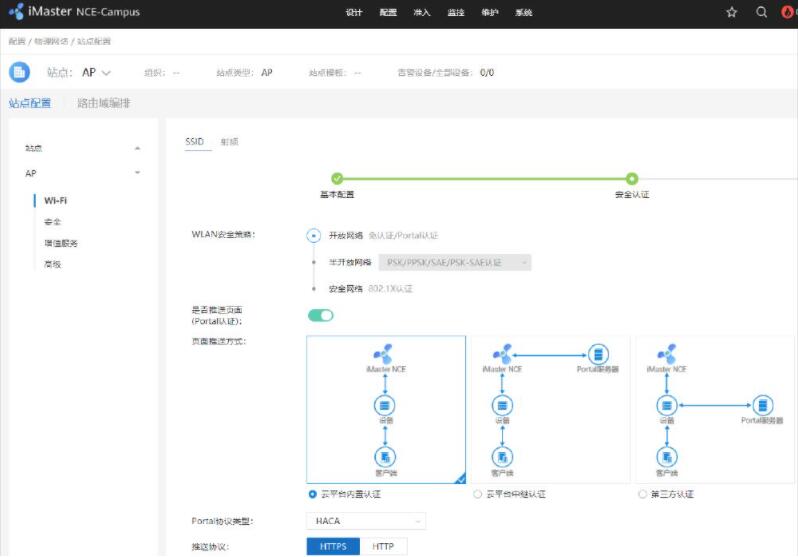

 3、在“安全认证”页面中将“WLAN安全策略”设置为“开放网络”，将“是否推送页面”设置为“ON”，将“页面推送方式”设置为“云平台内置认证”，根据需求选择“Portal协议类型”，本例中使用默认的HACA协议，页面默认使用HTTPS协议推送，如果需要选择HTTP，请先按照指导开启8445端口。

 4、（当设定认证成功后无需跳转指定页面时）将“推送方式”设置为“快速推送”，“推送页面”选择上一步创建的页面，勾选“逃生策略”，单击【下一步】，单击【确定】。

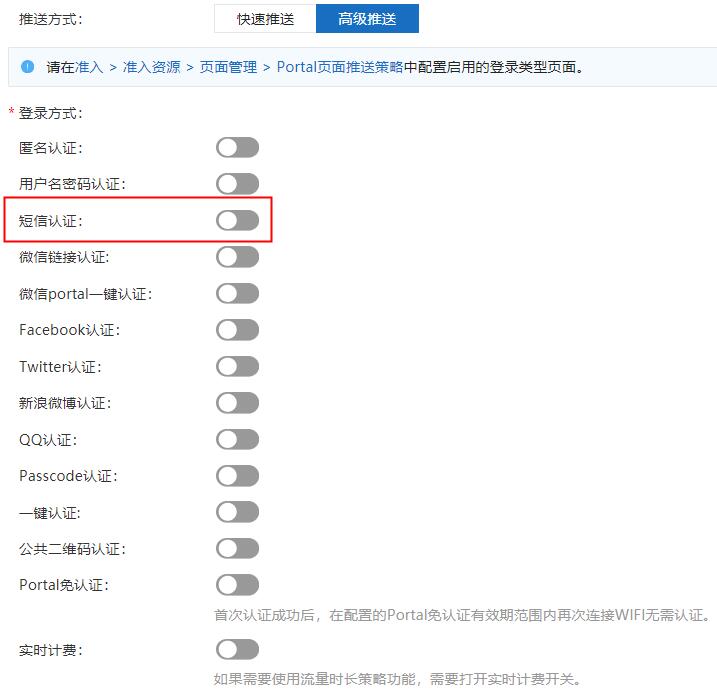

 5、（当设定认证成功后跳转指定页面时）将“推送方式”设置为“高级推送”，选择“短信认证”，“推送页面”选择上一步创建的页面，勾选“逃生策略”，单击【下一步】，单击【确定】。

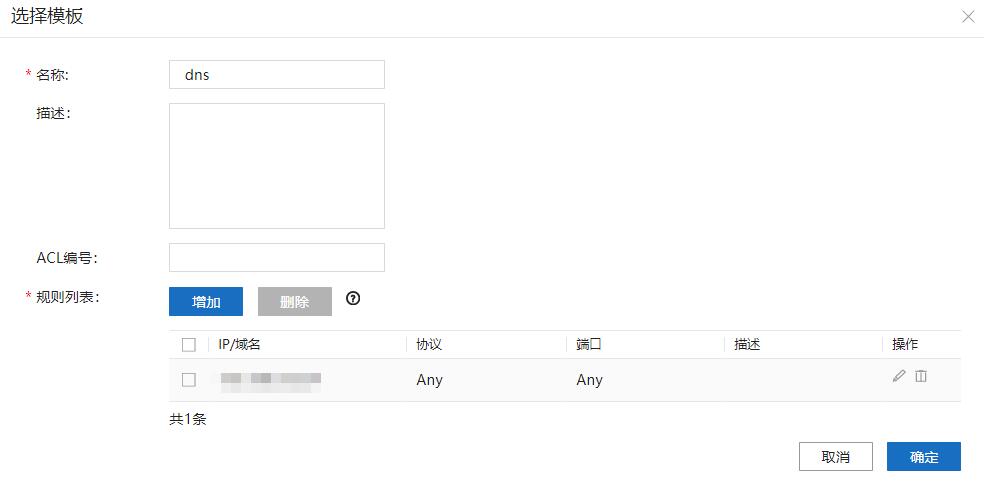

6、配置“默认放行规则”，将DNS服务器的IP地址加入到免认证规则中。

 五、配置认证授权

1、配置授权结果

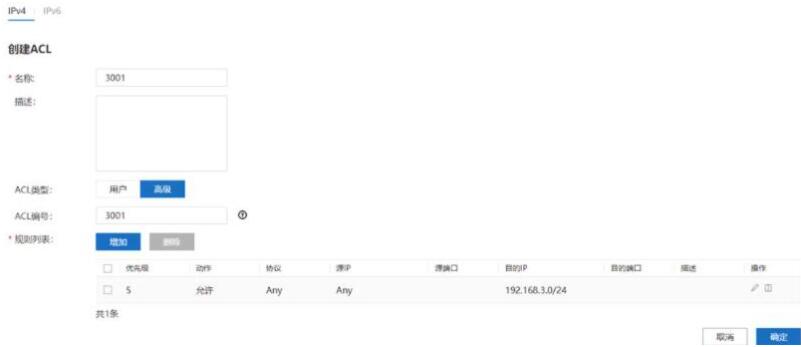

（1）本例以授权ACL3001为例，选择“设计 -> 基础网络设计 -> 模板管理”，选择“LAN策略模板”，选择“ACL”，“创建”，输入“名称”，“ACL类型”选择“高级”，输入“ACL编号”，填写ACL规则。

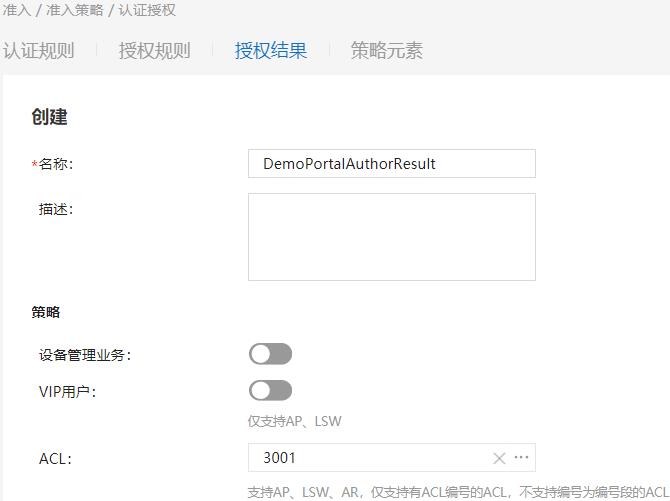

 （2）选择“准入 -> 准入策略 -> 认证授权”菜单，选择“授权结果”，点击“创建”，根据需要填写用户通过认证授权后所获得的权限，本例中指定ACL3001，点击【确定】按钮。

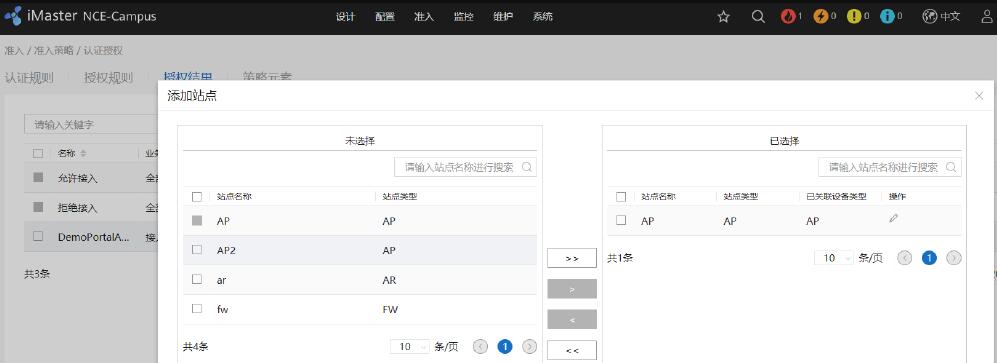

 （3）选择绑定站点，选择开启Portal认证的站点，点击【确定】按钮。

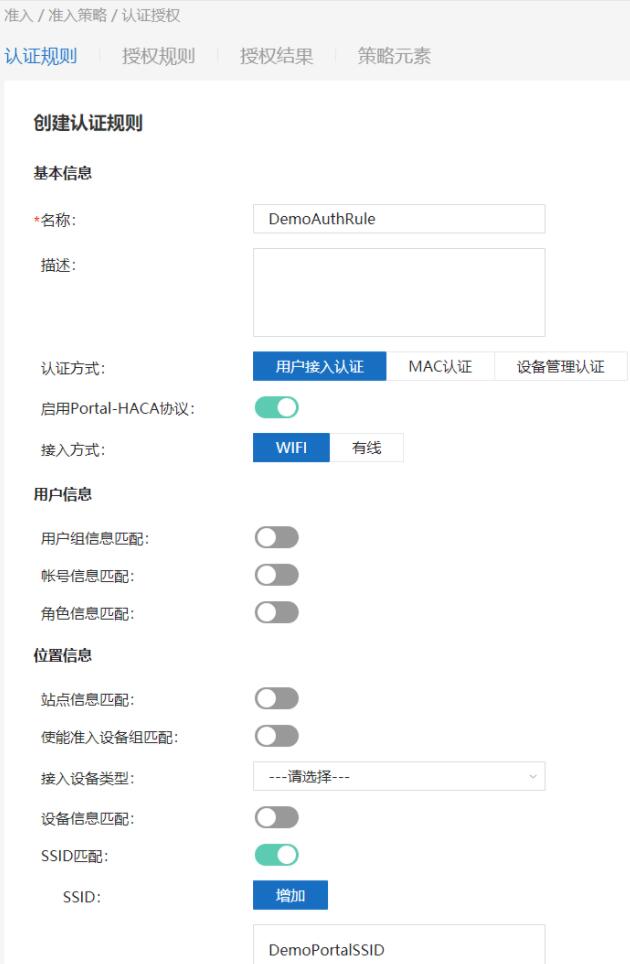

 2、配置认证规则

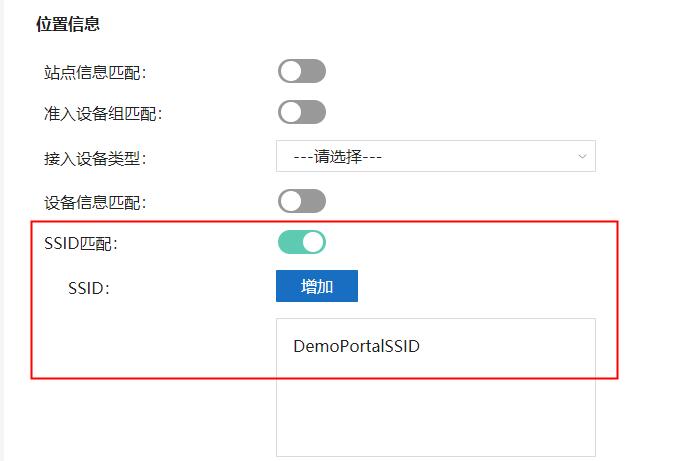

选择“认证规则”，单击【创建】按钮，“认证方式”选择“用户接入认证”，如果4.c步骤中选择的是HACA协议则打开“启用Portal-HACA协议”，如果4.c步骤中选择的是Portal2.0协议，则关闭“启用Portal-HACA协议”。“接入方式”选择“WIFI”。根据需求配置匹配条件。

 3、配置授权规则

选择“授权规则”，单击【创建】按钮，“认证方式”选择“用户接入认证”，本例中步骤4.c选择的是HACA协议，需要打开“启用Portal-HACA协议”，如果步骤4.c选择的是Portal2.0协议，则关闭“启用Portal-HACA协议”。“接入方式”选择“WIFI”。根据需求配置匹配条件。“授权结果”选择已配置好的授权结果。

六、发送失败问题排查

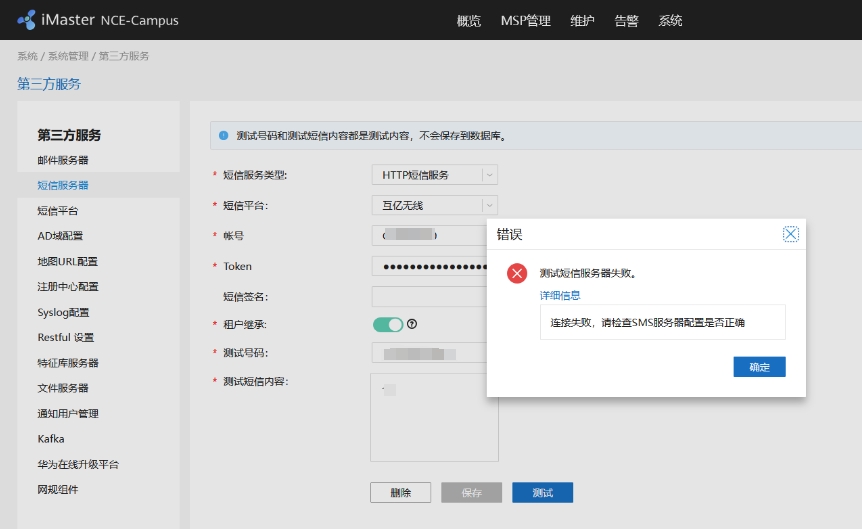

如果发送短信时，出现“测试短信服务器失败”异常时，如下图：

可以尝试使用Tcpdump抓包，获取Nce-campus的请求数据包，命令为：
tcpdump -i eth0 host 120.55.205.5 -w /tmp/ihuyi_test.cap

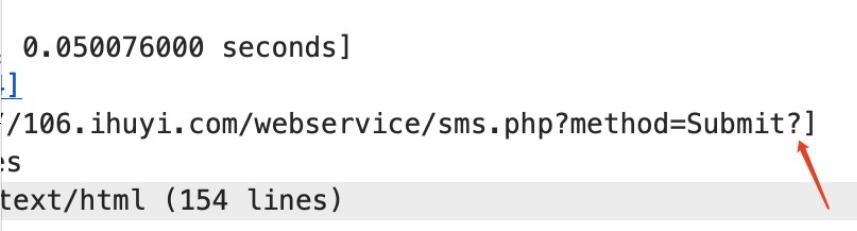

通过分析，可以得知填写的URL地址存在不正确，或者有其他原因。
